Mô Hình Hệ Thống Điều Hoà Không Khí Trên Ô Tô Kết Hợp Máy Tính G-270102

Thông số kỹ thuật

Đây là một thiết bị giáo dục cho phép đào tạo và giáo dục tổng hợp bằng cách sử dụng kiểm soát nhiệt độ hệ thống điều hòa ô tô tự động và hệ thống máy tính điều khiển.

Đầu vào: chức năng điều khiển hệ thống thời gian thực cho đầu vào, đầu ra, chẩn đoán, lưu dữ liệu có thể được thực hiện bằng giao tiếo với máy tính. Và cũng có thể, bằng cách kiểm tra giá trị tiêu chuẩn theo sơ đồ mạch và đồ thị, nó có thể được giảng dạy hiệu quả bằng phương pháp so sánh và phân tích.

Bằng cách trực tiếp cung cấp các phân tích đến ECU hoặc thiết bị chấp hành điều khiển với máy tính và thiết bị, nó đo dữ liệu trước và sau khi có sự cố.

Thiết bị giám sát chặt chẽ điều kiện ổn định của mô-đun truyền dẫn tín hiệu và các thành phần liên quan với chức năng bổ sung, bao gồm dữ liệu đo chẩn đoán đầu vào / đầu ra của ECU và các cảm biến, và tự động thiết lập điện áp và thời gian phân chia.

Điều kiện đầu vào và đầu ra của ECU và cơ cấu chấp hành có thể được điều khiển bằng tay với hệ thống kết nối điều khiển và dễ dàng đo được với đồng hồ vạn năng hoặc máy đo dao động qua giắc đo kiểm.

Thông số kỹ thuật máy tính (Window XP, Ram 1G, HDD 160GB, màn hình LCD 17 ", máy in)

Chạy chương trình, thiết lập S / W, phiên bản tiếng Anh (Hàn Quốc-tùy chọn)

Đo đồng thời hiện sóng 4 kênh

Tốc độ lấy mẫu dữ liệu 500 kHz

Đo điện áp DC 0 ~ ± 150V Max

Thang chia điện áp 0.1V ~ 20V Div

Thang chia thời gian NORMAL 25 ㎲ ~ 20 Sec

Tần số 1Hz ~ 100kHz

Tỷ lệ Duty 0 ~ 99.9%

Dòng điện ± 128Amp

Nguồn điện: DC 12V

Đánh lửa xung 1.2 dwell, thời gian đánh lửa, đo điện áp cao điểm

Chức năng mô phỏng tần số điện áp đầu ra biến đổi.

Bộ chuyển đổi và đầu dò đo kiểm được cung cấp để sử dụng thiết bị.

Có thể đào tạo đồng thời qua kết nối mạng và máy chiếu.

Mô hình này được thiết kế và sản xuất theo tiêu chuẩn ISO 9001.

Kích thước máy tính : (Dài) 590 x (Rộng) 740 x (Cao) 160 mm. Trọng lượng: 100kg

Kích thước mô hình : (Dài) 1900 x (Rộng) 1400 x (Cao) 1400 mm. Trọng lượng: 340kg.

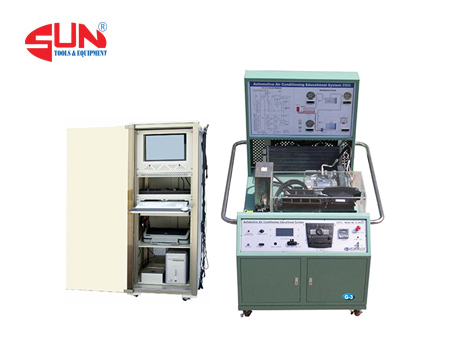

Hình ảnh sản phẩm: Mô Hình Hệ Thống Điều Hoà Không Khí Trên Ô Tô Kết Hợp Máy Tính G-270102

Hình ảnh bằng sáng chế và các tiêu chuẩn ISO của nhà máy sản xuất Mô Hình Hệ Thống Điều Hoà Không Khí Trên Ô Tô Kết Hợp Máy Tính G-270102

Giới thiệu về nhà sản xuất Mô Hình Hệ Thống Điều Hoà Không Khí Trên Ô Tô Kết Hợp Máy Tính G-270102

Công ty Deasung G3 được thành lập từ năm 1980 đến nay, là công ty dẫn đầu trên thế giới về sản xuất mô hình dạy nghề ô tô, công ty đã phát triển như là nhà sản xuất chuyên nghiệp toàn diện trong lĩnh vực thiết bị giáo dục đào tạo sửa chữa ô tô, bằng cách hệ thống hoá từ tài liệu giáo dục kỹ thuật cho ô tô, máy móc nông nghiệp, thiết bị nặng, giúp cho quá trình giảng dạy của khách hàng một cách thực quan nhất.

Với hoạt động kinh doanh cho thị trường Việt Nam trên 10 năm, công ty đã tin tưởng và cấp phép cho công ty SUN là đại lý chính thức phân phối sản phẩm Mô Hình Hệ Thống Điều Hoà Không Khí Trên Ô Tô Kết Hợp Máy Tính G-270102



Một số hình ảnh công ty Deasung G3 sản xuất Mô Hình Hệ Thống Điều Hoà Không Khí Trên Ô Tô Kết Hợp Máy Tính G-270102

Video giới thiệu Mô Hình Hệ Thống Điều Hoà Không Khí Trên Ô Tô Kết Hợp Máy Tính G-270102

---

Automotive Air Conditioning System Computer Educational Training Equipment

t is an educational equipment that enables integrated training and education by using automotive full automatic temperature control air conditioning system and computer control system.

Input, control function for real-time system and input, output, diagnosis, saving of data can be done by PC interface. And also, by inspecting circuit diagram standard value and graph, it can be efficiently done by comparison and analysis of education.

By directly providing breakdown to ECU or actuator control with PC and equipment, it measures data of before and after period of breakdown.

It grasps condition of module's signal transmission and related components with additional function , which includes input/output measurement diagnosis of ECU and all sensors, and automatic setting of voltage and time division.

Input and output condition of ECU and actuators can be controlled manually with control connection system and it can be easily measured with multimeter or oscilloscope by diagnosis terminal.

Please refer to G-270201 for the equipment.

PC Specification(Window XP, Ram 1G, HDD 160G, LCD monitor 17", Printer)Option - Laptop(General / Touch Screen), Touch Screen LCD Monitor, Laser Printer

Running program, S/W setting, English version(Korean-optional)

Simultaneous measurement of oscilloscope 4-channel

Data sampling speed 500

Voltage measurement DC 0~150V MIax

Voltage division 0.1V~20V Div

Time division NORMAL 25 ~20 Sec

Frequence 1Hz~100Khz  Duty ratio 0~99.9%

Electric current 128Amp Power source : DC 12V

Ignition 1.2 waveform dwell, spark time, peak voltage measurement

Voltage frequency variable output simulation function

Measuring probe and adaptor are provided for equipment use.

Simultaneous education with both network and beam projector is possible using controlsystem
This model is designed and manufactured according to ISO 9001 and our company'stechnical spec.

---
